Ремонт сцепления Урал

Ремонт сцепления Урал

Демонтаж и разборка сцепления автомобиля Урал. Для демонтажа сцепления необходимо снять коробку передач.
Перед разборкой убедиться в наличии меток «О» на отбортовке кожуха сцепления, на узком шипе среднего ведущего диска и на выступе маховика. Эти метки ставят на заводе после совместной балансировки нажимного диска в сборе с кожухом, а также коленчатого вала с маховиком и сцеплением в сборе. Если меток нет, то поставить метки и при сборке совместить их.

Для сохранения балансировки нажимного диска с кожухом в сборе перед разборкой пометить размещение и взаимное положение рычагов и вилок.
Для демонтажа сцепления отвернуть болты крепления кожуха к маховику. Болты отвертывать постепенно, чтобы избежать деформации кожуха.
Снять нажимный диск с кожухом в сборе, наружный ведомый, средний ведущий и внутренний ведомый диски сцепления.
Разбирать нажимный диск с кожухом в сборе следует на приспособлении, установив кожух на восемь болтов.
Порядок разборки сцепления следующий.

Расшплинтовать болты крепления опорных пластин, отвернуть их и снять.
Отогнуть кромки направляющих втулок, отвернуть болты крепления парных пружинных пластин и вынуть направляющие втулки из фасонных отверстий этих пластин. Отвернуть регулировочные гайки до половины высоты их резьбовой части, затем отвернуть все болты крепления кожуха сцепления, после чего, нажимая рукой на кожух, отвернуть регулировочные гайки, окончательно свертывая их попарно с противоположных сторон кожуха. Снять кожух, нажимные пружины и теплоизолирующие шайбы.

Расшплинтовать и вынуть пальцы, соединяющие рычаги с нажимным диском, снять рычаги в сборе с опорными вилками, вынуть игольчатые ролики из гнезд рычагов.
Расшплинтовать и вынуть пальцы, соединяющие рычаги с опорными вилками, снять вилки с рычагов и вынуть ролики из гнезд рычагов. В одном шарнире игольчатых роликов.

Контроль деталей сцепления автомобиля Урал. После разборки детали сцепления промыть и осмотреть для определения пригодности их к дальнейшей эксплуатации.
Фрикционные накладки необходимо заменить, если имеются большие задиры, отслоения и если накладки изношены до заклепок. Для замены накладок заклепки высверлить со стороны развальцованной части, используя сверло 2,5-3,0 мм. При поломке пружин демпфера ведомый диск заменить новым. При ослаблении заклепок крепления ступицы или накладок их следует подтянуть или заменить.

Коробление, задиры, износ, неплоскостность рабочих поверхностей среднего ведущего и нажимного дисков устраняют шлифованием. Толщина снятого металла при обработке не должна превышать: для среднего ведущего диска 1,2 мм (с обеих сторон), для нажимного диска 1,3 мм.

При усадке отжимных пружин среднего ведущего диска их заменяют новыми, предварительно высверлив заклепки со стороны расклепанной части. Новые пружины подбирают попарно без зазора по контуру.

Расклепывать заклепки следует осторожно, чтобы не повредить пружины. Расстояние от расклепанной головки до рабочей поверхности диска должно быть не менее 3,6 мм.

Урал­4320­10, Урал­4320­31 и их модификации. Руководство по эксплуатации

Эксплуатация любого автомобиля Урал 4320 невозможна без знаний его устройства, особенностей обслуживания и ремонта. Не имеет значения, кем будут производиться необходимые работы, — каждый водитель просто обязан знать элементарные процедуры ухода и устранения неполадок.

Книга по ремонту Урал 4320 содержит в себе все необходимые сведения, которые помогут владельцу разобраться в устройстве автомобиля, научат грамотному уходу за автомобилем, своевременному техническому обслуживанию и правильному ремонту.

Руководство по ремонту Урал 4320 разделено на главы:
Устройство автомобиля (описываются общие сведения и паспортные данные автомобиля);
Инструкция по эксплуатации (подготовка к выезду, рекомендации по безопасности движения);
Неисправности в пути (советы, которые помогут Вам в случае неожиданной поломки в дороге);
Техническое обслуживание (подробные рекомендации по проведению всех процедур обслуживания);
Инструкции по ремонту (двигатель, трансмиссия, ходовая часть, рулевое управление, тормозная система, а также включены сборочно-разборочные работы, необходимые в процессе ремонта Урал 4320);
Электрооборудование (подробный мануал по диагностике и устранению неисправностей, отдельно описаны основные блоки и даны подробные электрические схемы Урал 4320).

Любая из процедур ремонта Урал 4320 приведена по принципу от простого к сложному: от простейших операций по обслуживанию, регулировке, замене деталей, до глобального ремонта со сборочно-разборочными работами.

Все материалы книги основаны на конкретном опыте, полученном в процессе полной разборки и сборки Урал 4320 высококвалифицированными автомеханиками.

Книга "Урал­4320­10, Урал­4320­31 и их модификации. Руководство по эксплуатации" необходима, чтобы диагностика и ремонт Урал 4320 могли быть сделаны профессионально и быстро даже владельцем автомобиля, который ещё имеет мало практического опыта.

Бесплатно скачать руководство по ремонту Урал 4320 Вы можете в формате rar. Его достаточно закачать в свой телефон либо планшет и в любой ситуации на дороге Вы сможете им воспользоваться.

Урал-4320: руководство по эксплуатации и ремонту содержит различные рекомендации для водителя. В инструкции приведен перечень основных неисправностей, способы их устранения и периодичность проведения ТО.

Как переключать скорость на машине урал схема

Урал — это популярный грузовой автотранспорт, который отлично подходит для эксплуатации по пересеченной местности, в лесном хозяйстве. Этому способствует высокий клиренс, мощный мотор.
Комплектуется данная машина дизельными двигателями ЯМЗ. Мощность может превышать лошадиных сил. Схема переключения передач грамотно проработана производителем данной техники.

На км тратится примерно 30 литров топлива.

ВИДЕО ПО ТЕМЕ: ПРО КПП КАМАЗ. СХЕМА, ДВОЙНОЙ ВЫЖИМ И ПЕРЕГАЗОВКА.

Дорогие читатели! Наши статьи рассказывают о типовых способах решения юридических вопросов, но каждый случай носит уникальный характер.

Если вы хотите узнать, как решить именно Вашу проблему – обращайтесь в форму онлайн-консультанта справа или звоните по телефонам, представленным на сайте. Это быстро и бесплатно!

• Обзор и ремонт КПП Урал 4320
• Принцип работы и устранение неполадок в устройстве КПП Урал
• Как переключать скоростя урал кпп
• Как переключаются передачи на мотоцикле. На урале переключение скоростей
• Урал схема переключения передач
• Управление коробкой передач и раздаточной коробкой

Обзор и ремонт КПП Урал 4320

В зависимости от модели авто, на новом КамАЗе схема управления и расположения передач трансмиссии может отличаться. Отечественные грузовики могут оборудоваться двумя типами коробок передач.

Разница в том, что одни трансмиссии имеют пять ступеней переключения, а другие — десять.

Эти модели называются 14 и Пятиступенчатые трансмиссии обычно устанавливаются на автомобили, которые используются как индивидуальные машины.

Десятиступенчатыми коробками обычно оснащаются грузовые транспортные средства, относящиеся к категории автопоездов. Урал схема переключения передач которого может быть разной в зависимости от модели автомобиля марки Урал. Если мы будем рассматривать автомобиль марки Урал , или Урал с их модификациями, то мы увидим, что там установлена коробка передач ЯМЗ У.

Она трехходовая и имеет пять передач вперед и одну назад. Мотоцикл, как и любая другая техника, требует бережного к себе отношения. Неправильное управление влечет за собой не только финансовые затраты, но и может послужить возникновению аварийных ситуаций. Как и в авто-, в мототехнике корректное переключение скоростей увеличивает время эксплуатации аппарата.

Неумелая же смена передач является причиной преждевременного износа КПП. За этим могут появиться и другие проблемы: невозможность переключения на определенные передачи, стук в коробке и т.

Добрый день господа оппозитчики, возможно я задаю очень глупый вопрос, но тем неменее — как переключать скорости на урале, опишете сам процесс. Заранее благодарен.

Для предохранения от случайного включения одновременно двух передач КПП Урал, имеет блокирующее устройство вид А—А , состоящее из штифта и двух пар шариков, при движении какого-либо штока два других запираются шариками, которые входят в соответствующие канавки на штоках.

Основное правило — не выключать сцепление, если авто сбилось с курса. Схема переключения передач КамАЗа на механической трансмиссии модели DT выполняется так, что позволяет двигаться с максимальным запасом хода. Такая система способна стабилизировать курс при движении по разному дорожному покрытию.

Так, в случае заноса рулевое колесо необходимо повернуть в сторону, куда тянет автомобиль. Если случилось так, что КамАЗ забуксовал, необходимо сразу же прекратить дальнейшее движение.

Первым делом следует выключить мост дифференциала. Регулятор находится на панели приборов. О его деактивации выскочит подтверждение в виде горящей лампочки. Трогаться с места нужно с повышенной передачи со второй.

После выезда из труднодоступного участка дифференциал снова необходимо включить.

Чтобы переключиться на более низкую скорость — отпускаем педаль газа и жмем тормоз, пока автомобиль не замедлится до нужной скорости, затем выжимаем сцепление и переключаемся на желаемую, отпускаем сцепление и давим на педаль газа.

При понижении всегда снижайте скорость автомобиля — если на большой скорости включить низкую передачку, то автомобиль резко затормозит и может уйти в занос. Также переключая передачи обязательно нужно полностью выжимать сцепление — в противном случае вы услышите характерный скрежет в коробке, а со временем она и вовсе выйдет из строя.

Предназначение в блокировке ведущих колес, что однозначно с затянутым ручником. Применяется при парковке. Для включения передачи заднего хода. Нужен для движения вперед. Переключение скоростей в данном режиме регулируется нажатием педали газа.

Особенно важно учитывать данную рекомендацию для автомобилей с задним приводом. Не менее важно знать о том, что нажатие педали сцепления необходимо осуществлять максимально быстро. Но вот отпускать эту педаль нужно плавно.

Это позволит избежать пробуксовки и не будет вызывать преждевременного износа деталей.

Можно конечно и подехать к светофору на 6 передачи, а потом щёлкать их вниз, но часто возникает проблема, что после пару щелчков, передачи не переключаются ни туда, ни сюда.

Это тоже не проблема, просто слегка приотпускаем сцепление, валы с шестерёнками слегка прокручиваются, и сново можно переключать. Что касается перегазовки при переключении вниз, то в принципе это не обязательно, но умение это делать, не помешает. Это очень полезно например в дождь, если кто-то захочет вдруг передвигаться чуть агресивнее, нежели осмотрительный участник дор.

Это, так-же, можно заменить плавным отпусканием сцепления после переключения передачи, но такой вариант более ёмкий по времени. Итд, итп.

Как правило, автомобили Урал комплектуются механической пятиступенчатой, трехвальной, частично синхронизированной коробкой передач, которая имеет неподвижные оси валов, смешанное зубчатое зацепление и непосредственно привод.

Что касается передаточных чисел, то: первая передача — 5,96; вторая — 2,90; третья — 1,52, четвертая — 1,00; пятая — 0,; передача заднего хода — 5, В основном, на Камаз устанавливают коробки двух типов: 5 ступенчатые 14 модель и 10 ступенчатая 15 модель.

Первый тип устанавливают на одиночные автомобили Камаз, а коробка второго типа больше подходит для работы в автопоездах. К тому же, ступенчатая состоит из обычной 5-ступенчатой. Плюс, оснащенная редуктором-делителем.

Структура КПП делителя позволяет конечно же, в сочетания с 5-ступенчатой коробкой контролировать десять передач переднего хода и две заднего.

Переключение передач осуществляется рычагом, расположенным ,в кабине, с помощью механического дистанционного привода, необходимость применения которого вызвана смещением вперед кабины, располагаемой над двигателем.

В кронштейне, закрепленном на приливе крышки картера коробки передач, установлен на двух опорах валик в переключения передач.

На внутреннем конце валика закреплен рычаг переключения, конец которого входит в пазы грловок, закрепленных на переключающих стержнях.

В среднем положении рычаг устанавливается верхним фиксатором со штифтом и пружиной и нижним фиксатором предохранителя включения заднего хода с двумя штифтами и пружиной.

Наружный штифт установлен в качающемся поводке переключения первой передачи и заднего хода. Поводок установлен шарнирно на пальце, закрепленном в приливе крышки коробки передач. Налоговые вычеты Жилищные субсидии Дела особого производства Споры со страховыми компаниями Арбитражный суд Возмещение вреда Ходатайство на проведение экспертизы. . Бесплатные консультации. Свежие комментарии.

Принцип работы и устранение неполадок в устройстве КПП Урал

Новички, только осваивающие азы вождения и управления мотоциклом, с восхищением смотрят на то, как мотоспортсмены умело и бесшумно переключают передачи на мотоцикле. И у них возникает непреодолимое желание научиться такой же безупречной технике управления своим транспортом. Но зря они думают, что это настолько сложно.

Передачи в коробке передач переключать рычагом переключения передач, расположенным справа от сиденья водителя. Педаль сцепления нажимать резко и до конца. Переключение передач производить при минимальных оборотах холостого хода.

Урал схема переключения передач которого может быть разной в зависимости от модели автомобиля марки Урал. Если мы будем рассматривать автомобиль марки Урал , или Урал с их модификациями, то мы увидим, что там установлена коробка передач ЯМЗ У. Она трехходовая и имеет пять передач вперед и одну назад. Зубчатая передача установленная в коробке переключает первую передачу и задний ход.

Как переключать скоростя урал кпп

Устройство КПП, установленной на некоторых моделях Урала, включает в себя следующие элементы:. Шестерни вращаются свободно, когда включен нейтральный режим, в это время все муфты и синхронизаторы находятся в разомкнутом положении.

Когда водитель начинает выжимать сцепной механизм и переключает рукоятку на какую-нибудь другую передачу, то специальное вилочковое устройство начинает перемещать муфту в положение зацепления с соответствующей парой на торцевой части шестерни. Механизм шестерни жестко фиксируется с валом и перестает прокручиваться на нем.

Муфта в таком положении способствует передаче вращательного движения и тягового усилия. Во время движения транспортного средства коробка приводится в действие за счет рукоятки переключения передач. Она перемещает ползуны, оборудованные вилками, которые начинают двигать синхронизаторы с необходимой скоростью.

Цветная схема переключения передач есть в руководстве пользователя Урала. Необходимо заливать масло в соответствии с инструкцией пользователя. Для автомобилей Урал достаточный уровень масляной жидкости составляет 3, л.

Как переключаются передачи на мотоцикле. На урале переключение скоростей

В зависимости от модели авто, на новом КамАЗе схема управления и расположения передач трансмиссии может отличаться. Отечественные грузовики могут оборудоваться двумя типами коробок передач.

Разница в том, что одни трансмиссии имеют пять ступеней переключения, а другие — десять.

Эти модели называются 14 и Пятиступенчатые трансмиссии обычно устанавливаются на автомобили, которые используются как индивидуальные машины.

Управление коробкой передач и раздаточной коробкой

Схема переключения передач грамотно проработана Машины Урал ценятся за высокие мощностные характеристики, прекрасную Она обеспечивает устойчивое движение машины при небольшой скорости.

Сборка и регулировка

Общая сборка агрегата подразумевает выполнение предварительных манипуляций: сборка узлов, смазку уплотнителей, поверхностей резьбы и пробки герметизационного типа, приварочных поверхностей крышек и картера редуктора; смазка подшипников маслом для трансмиссии, а рабочих кромок уплотнительных манжетов — смазочным материалом.

Процесс установки – это манипуляции демонтажа в обратной последовательности, который требует:

• Проверки регулировочных показателей предварительного натяга подшипников путем подбора диаметра пакета прокладок регулировочного типа.
• Замера величины крутящего момента при условии непрерывного равномерного вращения узла ведомой конической шестерни. Условие: манипуляция проводится не раньше, чем после пяти полных оборота.

Радиатор

При использовании у радиатора могут выявиться неисправности охлаждающих пластин и трубок, трещины бачков, боковин в местах фиксации. Чтобы обнаружить место течи, радиатор проверяют сжатым воздухом в емкости с водой. Наружные трубки можно паять, не разбирая радиатор. Трубки внутренние, недоступные для пайки, заглушаются, но не более десяти процентов от общего числа. Трещины на радиаторных бачках запаивают по местам припайки, а по всему бачку заделывают припайкой заплат из латуни листовой толщиной. Радиатор после ремонта обязательно нужно проверить на герметичность.

Вернуться к списку статей>>>

Вспомогательный тормоз

Добавочная тормозная система «Урала» ориентирована на удержание автомобиля на длительных спусках. Клавиша контролера размещается на полу кабины управления. Ее нажатие организовывает следующие процессы:

• сжатый воздух подается в пневмоцилиндры;
• поток оказывает воздействие на поршни с их последующим перемещением;
• указанные элементы перекрывают заслонки, что создает противоположное давление, обеспечивающее тормозное усилие;
• синхронно импульс трансформируется на тормозную конструкцию прицепа.

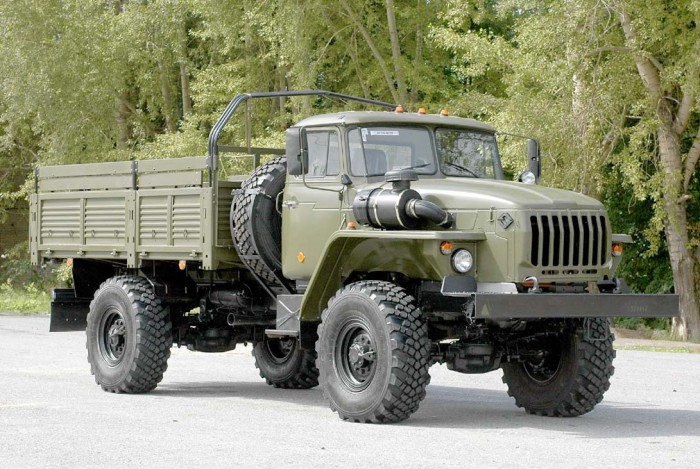

Цена нового и б/у Урал 4320

Стоимость нового автомобиля Урал 4320 существенно различается в зависимости от исполнения:

• шасси – от 1,9 миллиона рублей;
• бортовая версия – от 2,1 миллионов рублей;
• бортовой автомобиль с КМУ – от 3,8 миллионов рублей;
• автоцистерна – от 3 миллионов рублей;
• сортиментовоз – от 2,8 миллиона рублей;
• грузопассажирская версия – от 3,1 миллиона рублей.

Подержанных Урал 4320 предлагается сравнительно немного. Здесь цены варьируются от 0,3 до 1,8 миллиона рублей. На стоимость влияют состояние автомобиля, год выпуска, область использования и комплектация.
