Процедура замены ремня ГРМ ВАЗ 2109 1,5 литра 8 клапанов

Для данной процедуры нам понадобится ключ 10, 13, 17 и головки на 17, 19 с удлинителем. Так же нам понадобится ключ для натяжного ролика, цена вопроса пол сотни рублей. Купить можно в любом автомагазине.

Менять помпу и ролик — это обязательное условие, что бы через тысячу километров пробега не разбирать все снова. А вот шкива это решать вам, цена вопроса 150 рублей за пару. Встречались машины где немного погнутый шкив заставлял ремень сползать и постепенно его стирало, уменьшая срок службы. На этой машине ремень стерло в половину.

Изношенный ремень ГРМ на шкиве

Изношенный ремень

Интервал замены

Мы рекомендуем вам периодически контролировать состояние ремня, чтобы исключить досадные последствия и не искать того, кто дотащит до автомастерской. Замену производить каждые 40 000 километров.

А вот собственно и сам пациент.

Под капотом

Все что нам понадобится.

Ремень ГРМ, шкивы и помпа

Откручиваем три болта на десять крепления защитной крышки ГРМ и снимаем ее.

Защитная крышка

Далее ослабляем гайку на тринадцать крепления генератора и выкручивая натяжной болт на десять.

ГРМ

Генератор отводим к двигателю и снимаем ремень.

Генератор

Выставляем верхнею мертвую точку

Снимаем защиту двигателя и сливаем антифриз. Выставляем метку распредвала, крутя по часовой стрелки коленвал. Отлив на шкиве должен быть напротив загиба крепления защитной крышки.

Метка распредвала

Откручиваем болт крепления шкива коленвала. Сажаем помощника в салон и заставляем включить пятую передачу и нажать на тормоз. А сами в это время легко и непринужденно откручиваем болт используя головку на 19 и трубу метра полтора. Закручен должен быть на совесть, а еще некоторые умельцы смазывают его герметикам и ждут после этого добрых слов в свой адрес.

Шкив коленвала

С левой стороны видим датчик положения коленвала. Он понадобится нам для последующей проверки правильности установки ремня ГРМ. Снимаем шкив коленвала и видим совпадение меток.

Метка коленвала

Причины, признаки и последствия обрыва ремня ГРМ

Внезапный обрыв и последующая замена ремня ГРМ — одна из наиболее «болезненных» процедур для автомобиля и психики его хозяина.

Когда следует менять ремень

На 16-клапанном двигателе иногда заклинивает поддерживающий ролик. При этом происходит обрыв ремня ГРМ и загибается большая часть клапанов. Такая ситуация требует капитального ремонта двигателя, сопряжённого, как правило, с серьёзными финансовыми затратами.

Читайте так же:
Регулировка дизельных топливных насосов bosch

Новый ремень ГРМ

Если ремень ГРМ не будет заменён в регламентированные сроки, он может оборваться в любой момент. Современные автопроизводители рекомендуют его менять через каждые 100 тыс. км пробега. Однако периодичность замены существенно сокращается, если:

  • автомобиль эксплуатируется в условиях, близких к экстремальным (в жаркую или холодную погоду, при повышенной влажности воздуха и т. п.);
  • при последнем ремонте был установлен некачественный ремень;
  • при низком качестве дорог.

Определить, что порвался именно ремень, в большинстве случаев несложно — достаточно лишь посмотреть на него. Однако на многих современных автомобилях ремень защищён, а для демонтажа защиты потребуется время. В этом случае диагностировать обрыв ремня можно по отсутствию компрессии в двигателе и свободному вращению стартера.

Основные причины выхода ремня ГРМ из строя

Если ремень не будет заменён в регламентированные автопроизводителем сроки, он может оборваться в любой момент. На скорость износа этого элемента влияет несколько важных факторов.

Изношенный ремень ГРМ

Условия эксплуатации автомобиля

На срок жизни ремня ГРМ большое влияние оказывают условия эксплуатации автомобиля.

  1. При интенсивной езде и повышенных нагрузках на газораспределительный механизм на ремне могут появиться повреждения механического характера — трещины, выемки, отслоения. Эксперты отмечают, что при повышении оборотов двигателя до 5–6 тыс. об./мин любое несоответствие ремня параметрам автопроизводителя способно привести к непоправимым последствиям. Эксплуатировать такой ремень можно, но только для того, чтобы доехать до гаража или автосервиса.
  2. Определённое влияние на состояние ремня могут оказать и климатические условия. Это особенно актуально для жителей севера России. Резкие и частые перемены погоды способствуют более быстрому износу ремня. Поэтому его замену следует проводить намного чаще.

Неправильная эксплуатация элементов газораспределительной системы

Ремень может разорваться и по другим причинам. Так, в газораспределительный механизм помимо ремня входят ролики и помпа. Ролики предназначены для обеспечения необходимого натяжения ремня. Когда заклинивает один из них, ремень обрывается.

Читайте так же:
Не работает регулировка фар 2112 линза

Избыточное или недостаточное натяжение ремня также может стать причиной его выхода из строя. В первом случае ремень обрывается, во втором — соскакивает со шкивовых пазов. Аналогичная ситуация может возникнуть и в случае сильного люфта одного из шкивов.

Натяжение ремня считается оптимальным, если на длинном участке «помпа — шестерня распредвала» ремень можно повернуть на 90 о двумя пальцами.

Оптимальное натяжение ремня ГРМ

Профессионалы советуют немедленно менять ремень со следами масляных пятен. Масло — опасный враг резины, и при его попадании на ремень последствия могут быть весьма серьёзными (проскальзывание, соскок, перескок и т. п.). Ситуация усугубляется тем, что полностью удалить масляные пятна с ремня невозможно — резина легко впитывает смазку и теряет свои оригинальные свойства. В этом случае ремень ГРМ также следует оперативно заменить.

Какие признаки указывают на замену ремня ГРМ: 6 признаков

Визуально различимые трещины и надрывы – не единственные признаки возможной поломки. Существует ряд других симптомов:

  • Возраст. Срок службы детали определяется пробегом ТС. Но возраст детали также имеет значение. Если машина долго простояла без движения, не набрала пробег, ремень все равно утрачивает первоначальные свойства прочности и эластичности. В среднем по истечении 5 лет деталь покрывается трещинами независимо от количества пройденных километров.
  • Падение мощности или неуверенный запуск ДВС. Износившийся либо слабо натянутый ремень привода ГРМ способен перескакивать на шкиве через несколько зубцов. В таком случае нарушается функция системы зажигания – топливная смесь воспламеняется раньше либо позже положенного времени. При этом водитель чувствует, что в тяге появились провалы, ДВС запускается неуверенно, возникают вибрации.
  • Черный дым. При неисправном ремне ГРМ смесь в двигателе сгорает не до конца, что ведет к разрушению или оплавлению катализатора. При этом доля невыработанного топлива проникает в выпускную систему, в результате чего превышается допустимая температура. Очевидный симптом подобного положения – выхлоп сопровождается хлопками, цвет дыма из трубы – черный.
  • Посторонние звуки в моторе. Если ремень ГРМ потрескался или разлохматился, слышно характерное тиканье, щелчки и прочие призвуки из-под кожуха агрегата. Обычно периодичность звуков возрастает с увеличением числа оборотов двигателя.
  • Протечки в приводе. Если протекает масло либо охлаждающая жидкость, очевидно, налицо неприятности с газораспределительным механизмом. Когда изнашивается сальник коленвала, на ремень попадает часть смазочной жидкости. Если стыки потеряли герметичность – ремень покрывается антифризом. В итоге узел быстрее портится и перескакивает по зубцам шкивов.
  • Холостое вращение стартера. Если при работе вхолостую горючая смесь не подхватывается и не воспламеняется в цилиндрах, значит, нет компрессии. Это говорит о механическом повреждении клапанов, которые изогнулись от встречи с поршнями. Это худшее из последствий лопнувшего ремня ГРМ. Придется менять движок или отдавать на дорогое восстановление.
Читайте так же:
Регулировка ускорительного насоса на оке

Основные неисправности помпы

На Daewoo Matiz можно ждать первые неисправности водяного центробежного насоса уже через 60-80 тысяч км пробега в том случае, если используется некачественный антифриз. Главными бедами помпы для обоих двигателей считаются следующие неисправности:

Износ уплотнителя вала или сальника. Из-за этого помпа протекает.

износ

Разрушение крыльчатки. Одна из самых распространенных проблем. Крыльчатка неспособна заставить жидкость циркулировать по системе, поскольку либо износились лопасти, либо они разрушены вследствие коррозии.

кавитация

Еще одна беда, которая уничтожает крыльчатку — кавитация. Это процесс, вызванный разъеданием пузырьками воздуха металла, из которого выполнено колесо насоса. Главная причина такого явления — антифризы низкого качества, вроде так называемых тосолов.

Нарушение свободного вращения вала помпы или заклинивание вала. В последнем случае на ремне привода ГРМ срезаются зубья, он проскальзывает или рвется, а это приводит к тому, что клапана ударяются о днище поршней. Оба двигателя Матиз — втыковые.

Люфт крыльчатки на валу помпы. Если крыльчатка перекошена, рано или поздно это приведет к разрушению самих лопастей или корпуса помпы.

Нередко встречается засорение крыльчатки помпы мусором, который попал в систему охлаждения. Если долго ездить на грязном антифризе, на лопастях крыльчатки образуются твердые наросты. Из-за этого резко падает давление антифриза, двигатель перегревается.

Износ подшипника вала помпы или его полное разрушение. Ситуация опасна тем, что при возникновении люфта шкива привода помпы ремень может соскользнуть со шкива, а это опять-таки приведет к встрече клапанов с поршнями.

Конечно, к проблемам с помпой относится и сам приводной ремень ГРМ. Если он изношен или растянут, ни о какой нормальной работе двигателя речи идти не может.

Хорошо, кажется, я готов поменять ремень. Что для этого понадобится?

Для начала, нужно приобрести комплект замены ремня ГРМ. Содержимое, разумеется, отличается для разных авто, но обычно в них есть сам ремень и необходимые ролики: направляющие и натяжные. Дополнительно могут содержаться новые болты, а некоторые комплекты идут вместе с помпой.

Читайте так же:
Иж планета 5 ремонт регулировка сцепление

К примеру, в состав набора для замены ремня ГРМ Шевроле Лачетти (1.8), который предлагает General Motors, входит:

  • зубчатый ремень;
  • направляющий ролик (справа);
  • обводной ролик (слева);
  • натяжной ролик.

А в комплекте от фирмы Gates, для замены на автомобилях Пежо и Ситроен с двигателем 1.6 TU5JP4, такой состав:

  • водяной насос (помпа);
  • натяжной ролик;
  • обводной ролик;
  • зубчатый ремень.

Располагая нужными каталожными номерами, можно приобрести все необходимое и по отдельности. Обычно так выходит дешевле, примерно, на 500 рублей.

Подготовка к замене ремня ГРМ Шевроле Лачетти

  • Обязательно снимаем минусовую клемму с АКБ.

Снимаем минусовую клемму с АКБ

  • Демонтируем защиту картера двигателя.
  • Домкратим переднее правое колесо и снимаем его.
  • Подпираем снизу поддон двигателя. Это нужно для того, чтобы двигатель не провис при отсоединении кронштейна от опоры.

Подпираем снизу поддон двигателя

  • Откручиваем кронштейн правой опоры.

Откручиваем кронштейн правой опоры

  • Сливаем антифриз. В нижнем правом углу радиатора есть пробка слива ОЖ. Если не слить охлаждающую жидкость, она начнет вытекать из посадочного места помпы. В блоге по ремонту Лачетти есть доходчивый обзор на тему замены охлаждающей жидкости.

Сливаем антифриз

  • Убираем корпус воздушного фильтра.

Убираем корпус воздушного фильтра

  • Скидываем ремень вспомогательных агрегатов. Для этого нужно лишь повернуть натяжной ролик и снять ремень. Натяжной ролик находится сразу под шкивом от насоса ГУР.

Скидываем ремень вспомогательных агрегатов

  • Убираем верхнюю переднюю крышку ГРМ. Она держится на 3 болтах и 3 защелках.

Убираем верхнюю переднюю крышку ГРМ

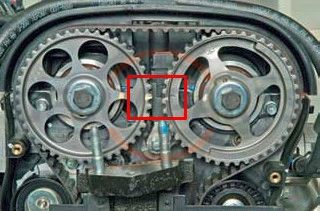

  • Прокручиваем коленвал по часовой стрелке, пока не сойдутся метки на шестернях ГРМ.

Прокручиваем коленвал

  • Снимаем шкив коленвала.

Снимаем шкив коленвала

  • Убираем нижнюю переднюю крышку ГРМ.

Убираем нижнюю переднюю крышку ГРМ

​​

Все, можно переключаться на непосредственную замену ГРМ.

Какой ГРМ выбрать

Чтобы облегчить вам поиск ответа на вопросы, какой ремень выбрать или какой ремень подходит, мы подготовили таблицу подбора ремней ГРМ для разных марок и моделей автомобилей:

Читайте так же:
Регулировка клапанов пассат дизель
Марка/МодельКод оригинальныйКод аналог
Ремень ГРМ Рено
Ремень ГРМ Логан7701477024
130C17480R
130C10178R
K015662XS
130C17529R
Ремень ГРМ Логан 2130C17480R
130C10178R
K015662XS
130C17529R
Ремень ГРМ Ларгус130C17480R
130C10178R
K015662XS
130C17529R
Ремень ГРМ Дастер130C11551R
7701477028
130C13130R
130C10178R
130C17529R
Ремень ГРМ Рено Клио7701469776
7701472726
130C10178R
130C17529R
Ремень ГРМ Сандеро130C17480R
130C10178R
K015662XS
130C17529R
Ремень ГРМ Сандеро 2130C17480RK015662XS
Ремень ГРМ Сандеро Степвей130C10178R130C17529R
Ремень ГРМ Сандеро Степвей 2130C10178R130C17529R
Ремень ГРМ Симбол7701477024
Ремень ГРМ Меган7701469776
7701472726
130C10178R
130C17529R
Ремень ГРМ Меган 2130284231R
7701063999
130C13130R
130C13191R
CT977
Ремень ГРМ Меган 3130C13191R
7701477028
Ремень ГРМ Форд
Ремень ГРМ Фокус 21672144VKMA04226
Ремень ГРМ Фокус 32045356KTB764
CT881K5
VKMA04226
530049510
KD452.24
Ремень ГРМ Фьюжн1672144
1672143
Ремень ГРМ Дэу
Ремень ГРМ Нексия1987948226
530 0332 10
5900270
Ремень ГРМ Опель
Ремень ГРМ Опель95516740
Ремень ГРМ Шевроле
Ремень ГРМ Лачетти93185845
93746917
Ремень ГРМ Круз95516740
Ремень ГРМ Хендай
Ремень ГРМ Акцент24312-26001
Ремень ГРМ Солярис24321-2B200
Ремень ГРМ Элантра24321-2B200
Ремень ГРМ Шкода
Ремень ГРМ Октавия06A198119D
Ремень ГРМ ФабияK035565XS
Ремень ГРМ Киа
Ремень ГРМ Рио24321-2B200
Ремень ГРМ Соул24321-2B200
Ремень ГРМ Сид24321-2B200

Варианты ремней ГРМ для ВАЗ

Если вы не можете определиться, где купить ремень ГРМ в Волгограде, Волжском или другом городе области, – обращайтесь к нам, не ошибётесь.

Особое внимание обращайте на то, как выставить метки ГРМ. Мы предлагаем уделить ещё немного времени, чтобы просмотреть видео замены ремня ГРМ на ВАЗ с 16-клапанным мотором.
